- Nombre d'axes : 6
- Hauteur de pointe : 175 [mm]
- Distance entre pointe :650 [mm]
AXES LINEAIRES
- Longueur de rectification : 800 mm
- Courses X x Z: 310 X 850 [mm]

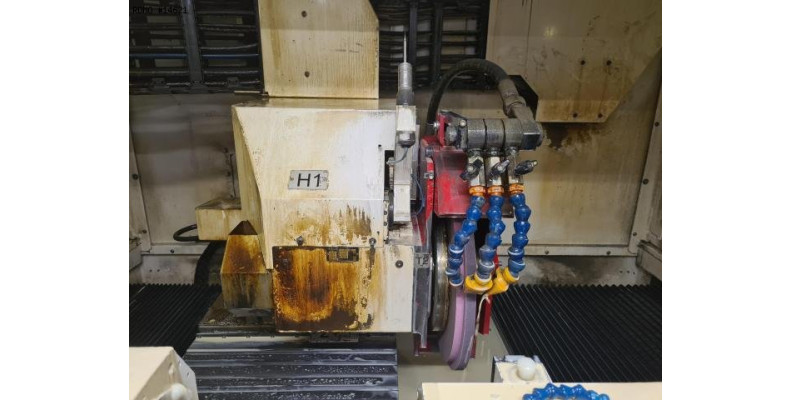

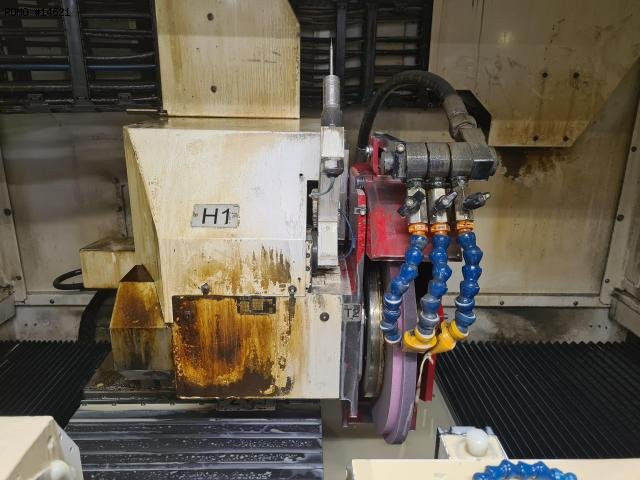

POUPEE PORTE-MEULES
- Orientation en continue ( Axe B) : +/- 9 [°]
- Precision axe B ( High speed machining) : 0.001 [°]
- Dimensions meule extérieure: 500 x 80 x 20 [mm]
- Puissance poupée porte- meule : 12.5 [kW]
- Vitesse de rotation :1400-3200 [t/mm]

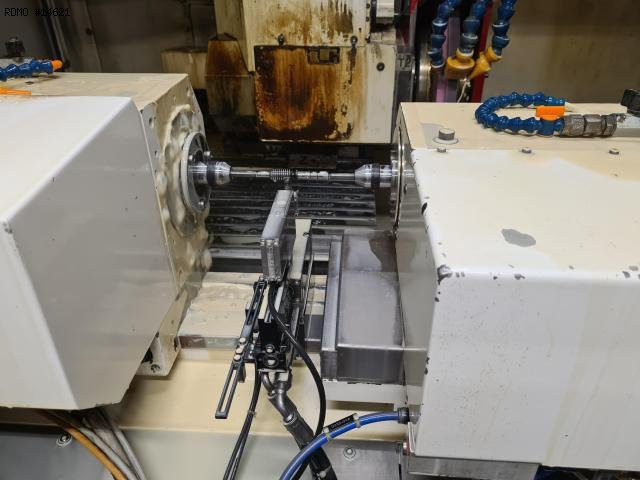

POUPEE PORTE-PIECE
- type de cône : ISO50
- Précision d'indexation axe C : 0.001 [°]
- Puissance : 4[kW]
- Vitesse de rotation : 1-1000 [tr/min]
CONTREBROCHE SYNCHRONISEE
- Type de cône :CM4
- Course fourreau (axe W) : 90 [mm]
- Diamètre fourreau : 50 [mm]
- Puissance : 1.6[kW]
- Poids maxi de la pièce entre- pointe :50 [Kg]
ALIMENTATION ELECTRIQUE
- Tension d'alimentation : 400 [V] 50[Hz]

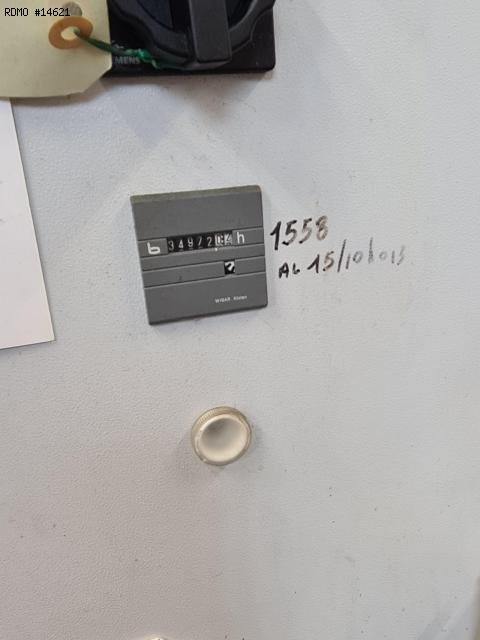

HEURES MACHINE

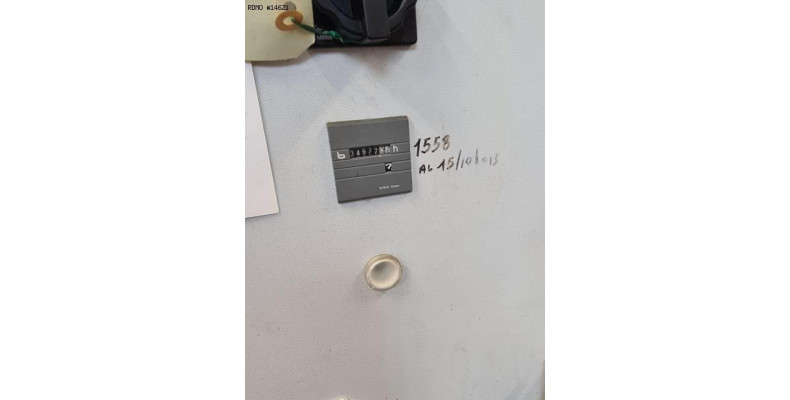

- Nombre d'heures de travail : 36000 [h]
Équipements

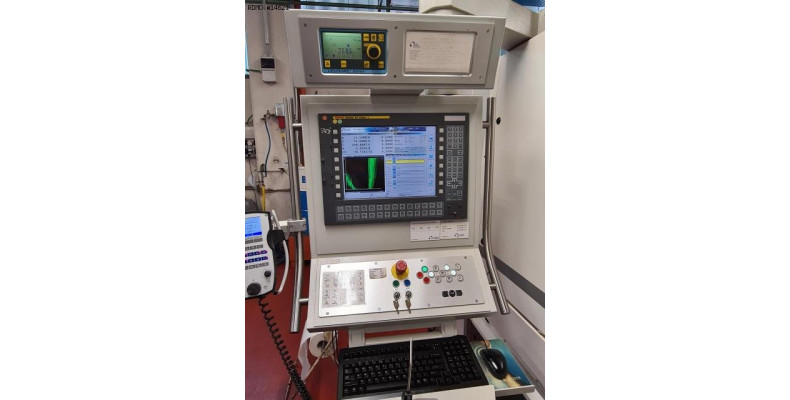

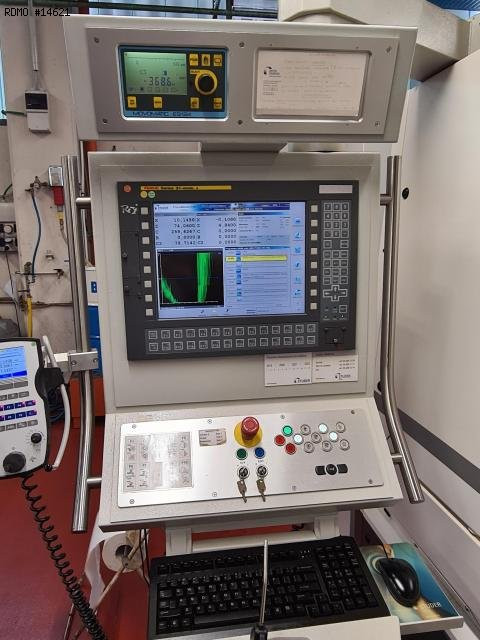

- Commande CNC FANUC 31i-A
- Logiciels:
* StuderWIN
* Pictogramming
* StuderThread only cycles
* StuderTechnilogy
- Télecommande avec manivelle électronique
- Règles de mesure sur les axes X et Z
- Bras de palpage de longueur automatique MOVOMATIC C25

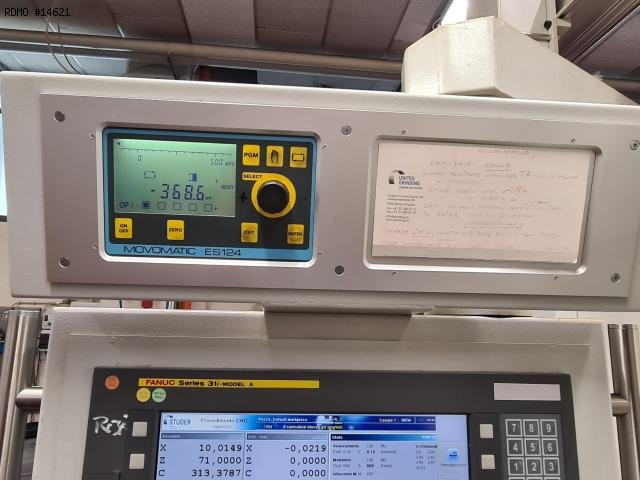

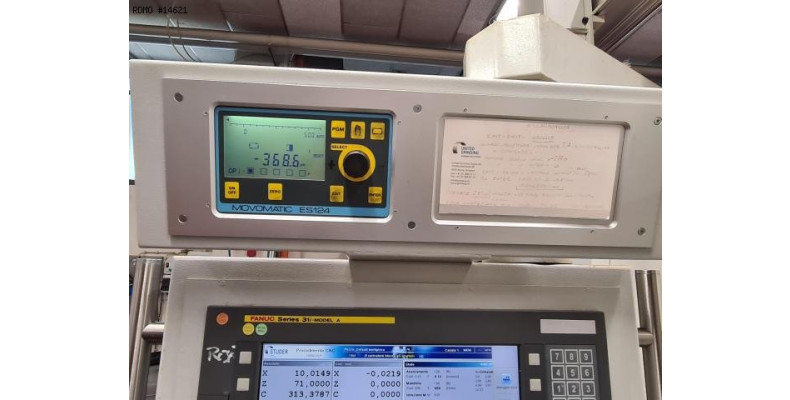

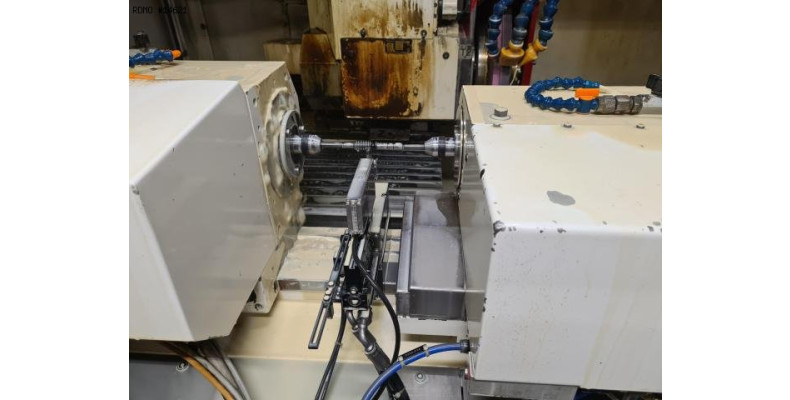

- Bras de mesure de diamètre extérieur in-process MOVOMATIC DM205
- Bac d'arrosage 375 litres

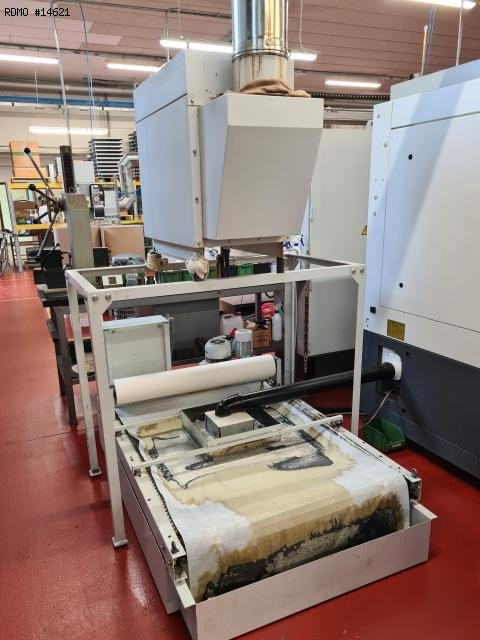

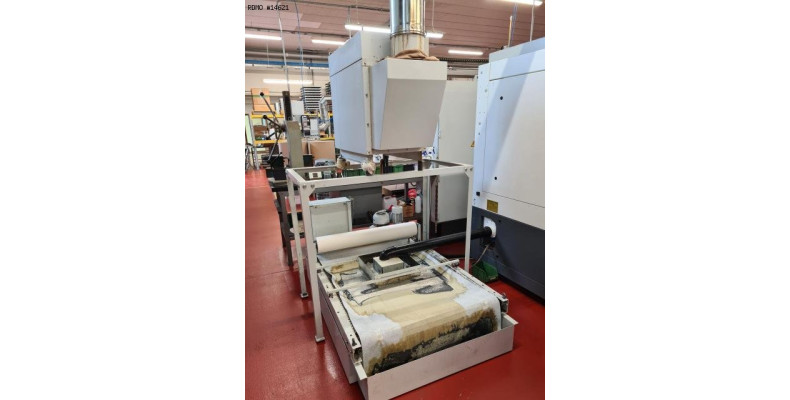

- Filtre papier
- Aspiration brouillard d'huile
- Bras pour chargement de meule
- Dressage rotatif par molette ( dia 100mm) sur table
- SENSITRON
- Equilibrage dynamique automatique DittelM6000
- Flasques porte-meule
- Interface pour lunette AROBOTECH
- Interface B3 PROFIBUS pour chargement automatique
