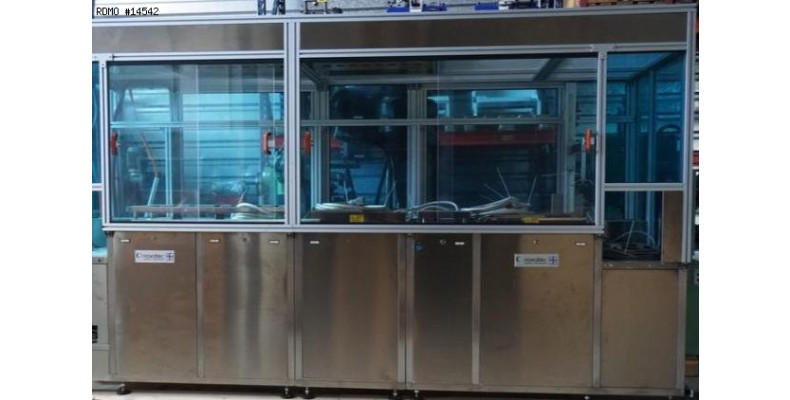

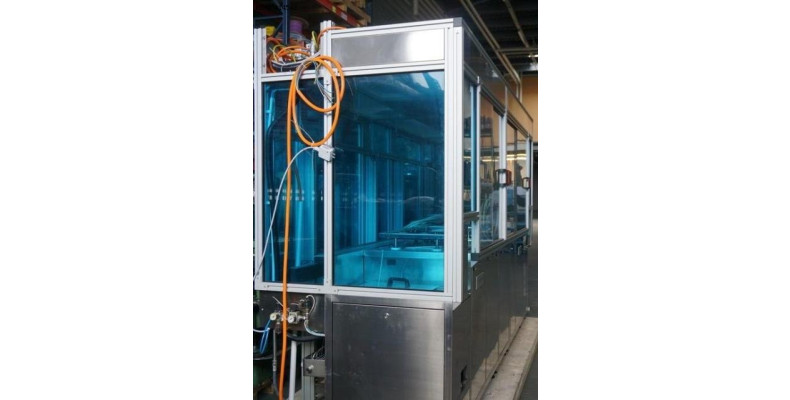

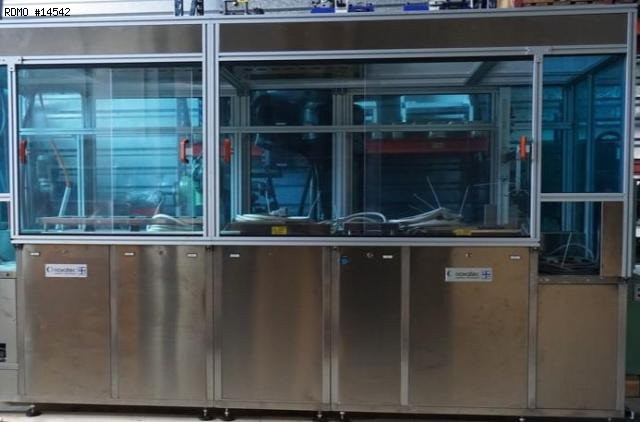

- DIMENSIONS D'ENCOMBREMENT DE L'INSTALLATION : 4620 X 3500 X 2200 (h)[mm]
- TOTALE PUISSANCE ÉLECTRIQUE INSTALLÉE : 10 [kW]
- TENSION D’ALIMENTATION : 400 V, 3 phases + neutre + terre, 50 [Hz]
REF. / PROCÈS / DESCRIPTION
- C (CHARGEMENT) : CONVOYEUR A BANDE MOTORISÉE POUR LE CHARGEMENT DES PANIERS.
- CUVE 1 (LAVAGE) : CUVE DE LAVAGE DANS UNE SOLUTION DÉTERGENTE AQUEUSE CHAUDE,
: ACTIVÉE PAR LES ULTRASONS.
- CUVE 2 (LAVAGE) : CUVE DE LAVAGE DANS UNE SOLUTION DÉTERGENTE AQUEUSE CHAUDE,
: ACTIVÉE PAR LES ULTRASONS.
- CUVE 3 (RINÇAGE) : CUVE DE RINÇAGE PAR IMMERSION EN EAU DE VILLE.
- CUVE 4 (RINÇAGE) : CUVE DE RINÇAGE PAR IMMERSION AVEC EAU DEMINERALISE CHAUDE,
: PROVENANT DU DEMINERALISATEUR DEMI 10/2 MV,
: ACTIVÉE PAR LES ULTRASONS AVEC SYSTÈME LIFT-OUT.
- CUVE 5 (SÉCHAGE A AIR) : ÉTUVE DE SÉCHAGE A AIR CHAUD RECYCLE.
- S (DECHARG.) : CONVOYEUR A BANDE MOTORISÉE POUR LE DÉCHARGEMENT DES PANIERS.

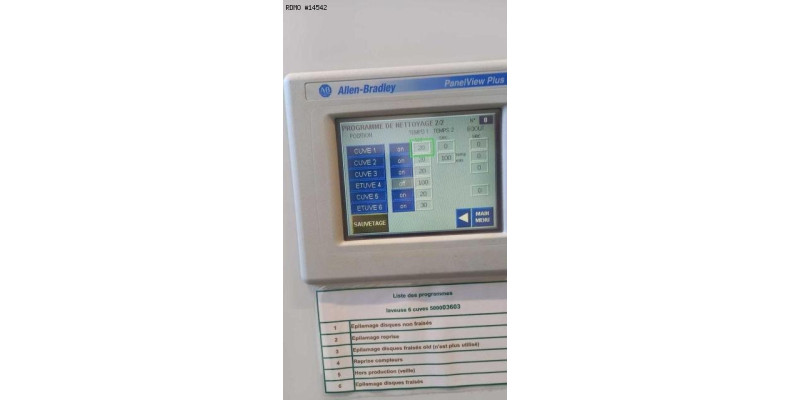

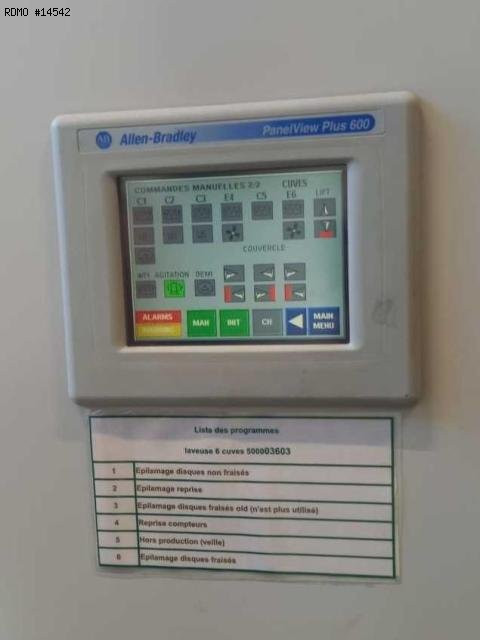

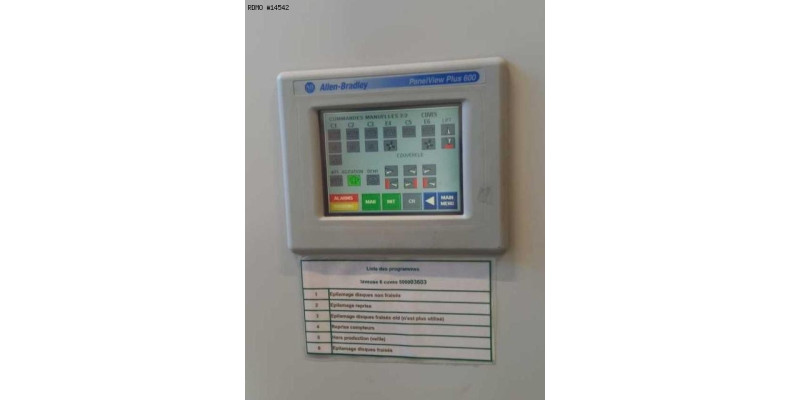

- ROBOT NTM-S 10 (AUTOMATION) : TRANSPORTEUR POUR LE CHARGEMENT ET LE DÉCHARGEMENT DES PANIERS.
- DEMI 10/2 MV (DEMINERAL.) : GROUPE POUR LA DEMINERALISATION DE L’EAU.
Equipement
La cuve 1 est équipée avec un groupe d'ultrasons composé par:
- N°. 1 générateur d’ultrasons, mod. RS 300 K avec puissance 300 W.
- N°. 1 transducteur électrostrictif, mod. E35/6-40F de 300 W.
- Puissance: 300 W
- Puissance maximale : 600 W
- Fréquence de travail: 40 kHz
- Placé sur le fond de la cuve.
La cuve 2 est équipée avec un groupe d’ultrasons composé par:
- N°. 1 générateur d’ultrasons, mod. RS 300 K avec puissance 300 W.
- N°. 1 transducteur électrostrictif, mod. E35/6-40F de 300 W.
- Puissance: 300 W
- Puissance maximale : 600 W
- Fréquence de travail : 40 kHz
- Placé sur le fond de la cuve.
La cuve 4 est équipée avec un groupe d’ultrasons composé par:
- N°. 1 générateur d’ultrasons, mod. RS 300 K avec puissance 300 W.
- N°. 1 transducteur électrostrictif, mod. E35/6-40F de 300 W.
- Puissance: 300 W
- Puissance maximale : 600 W
- Fréquence de travail : 40 kHz
- Placé sur le fond de la cuve.
