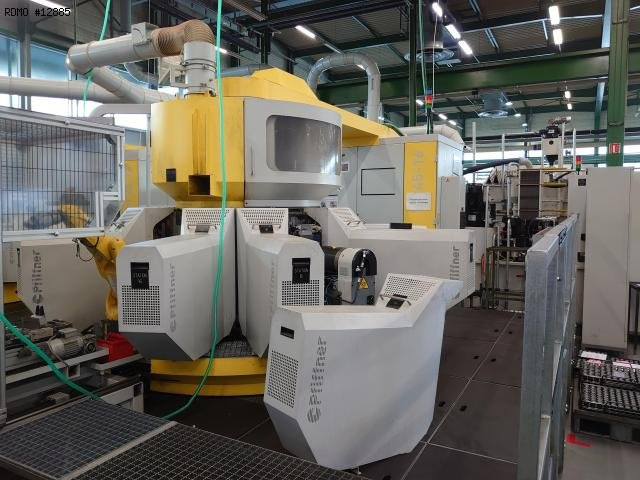

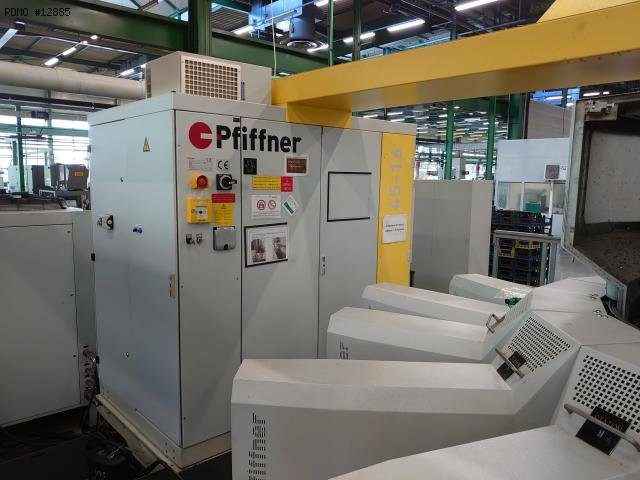

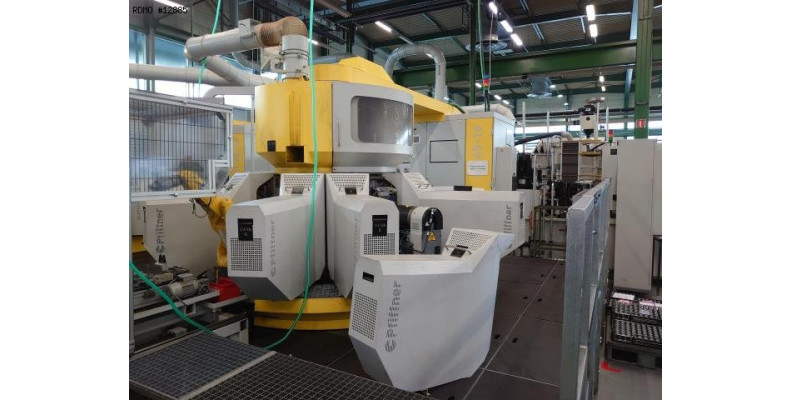

PFIFFNER - HYDROMAT PT45/16

- Nombre d'axes : 48

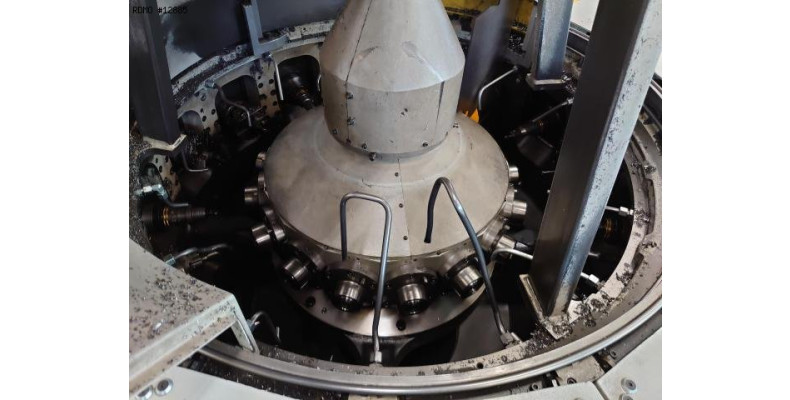

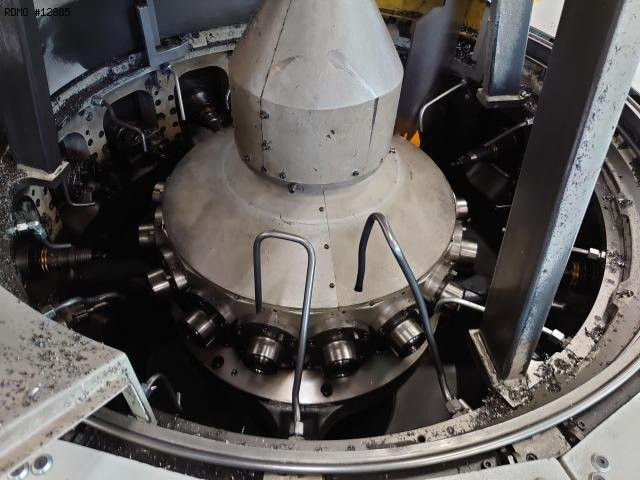

- Nombre de postes : 16
- Nombre d'unités :
- Nombre d'unités possibles horizontales : 16
- Nombre d'unités possibles verticales : 7
- Diamètre maxi : 45 [mm]
- Largeur maxi pièce : 150 [mm]

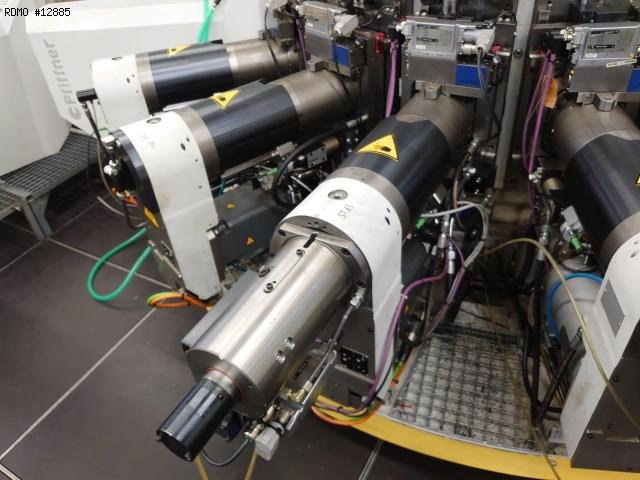

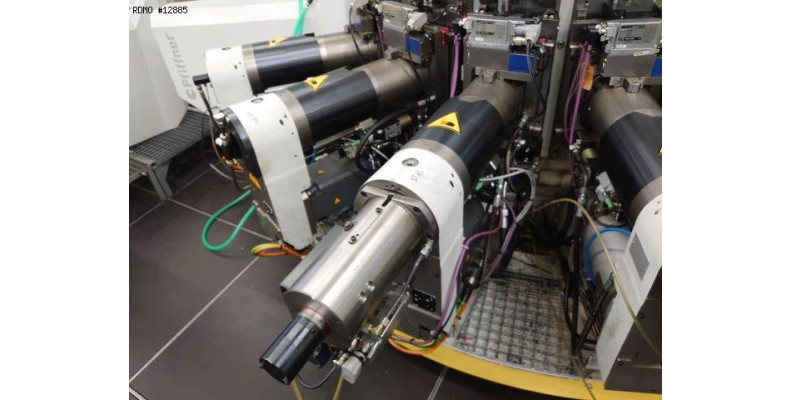

- Unité de base GM50/150 :
* Course Z : 150 [mm]
* Puissance broche : 5 [kW]
* Vitesse de broche : 0 - 8000 [tr/min]

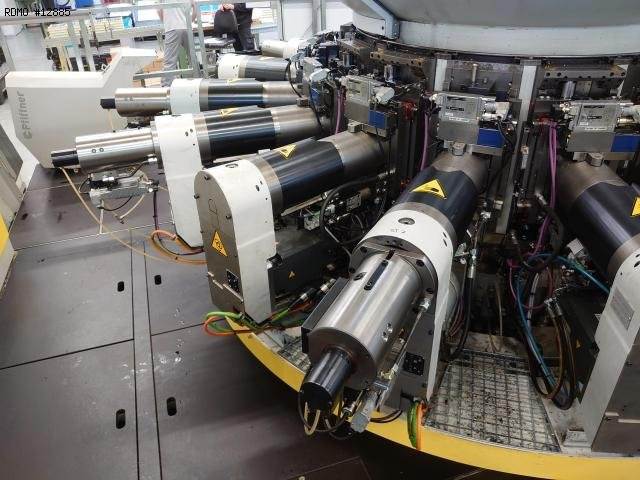

- Chariot X/Y :
* Courses X : +/- 40 [mm]
* Courses Y : +/- 20 [mm]
- Dimensions : 14000 x 4800 x 3000 [mm]
- Poids : 13 [t]
- Nombre d'heures : 4283 [h]

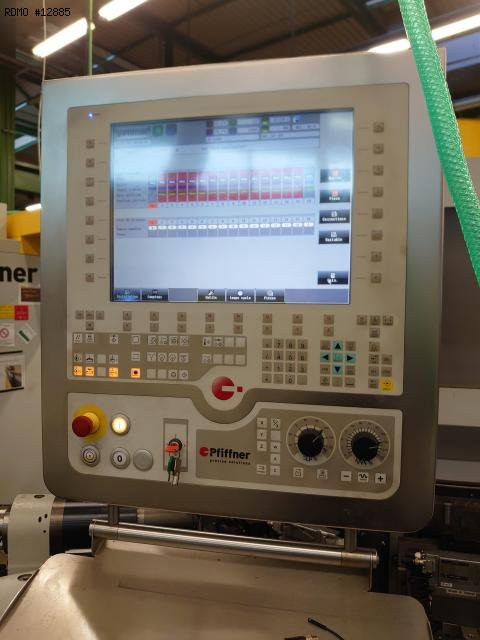

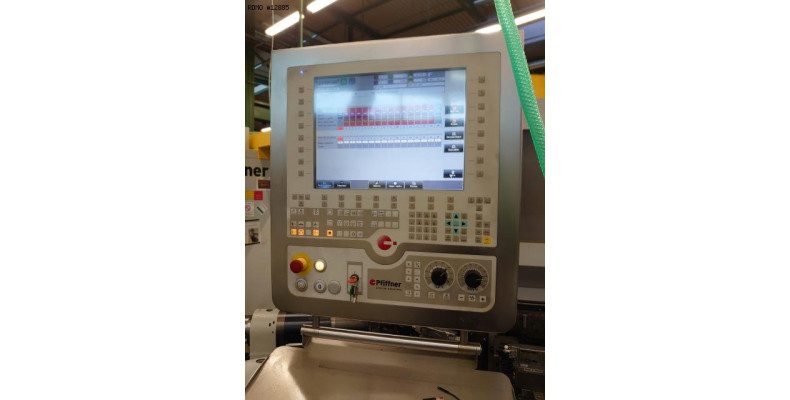

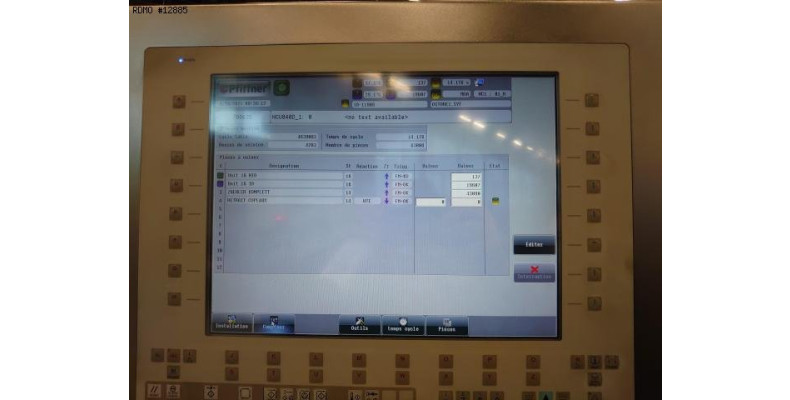

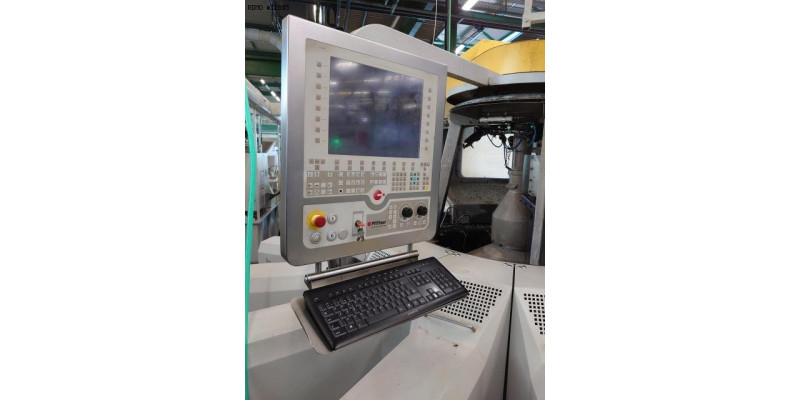

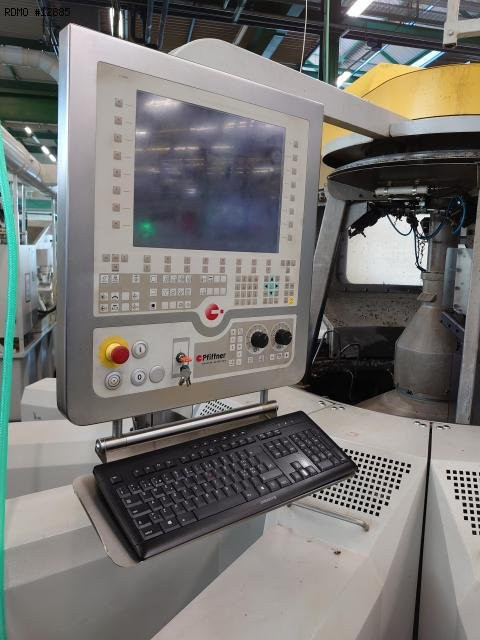

- Commande CNC Bosch Rexroth INDRAMOTION MTX-L85

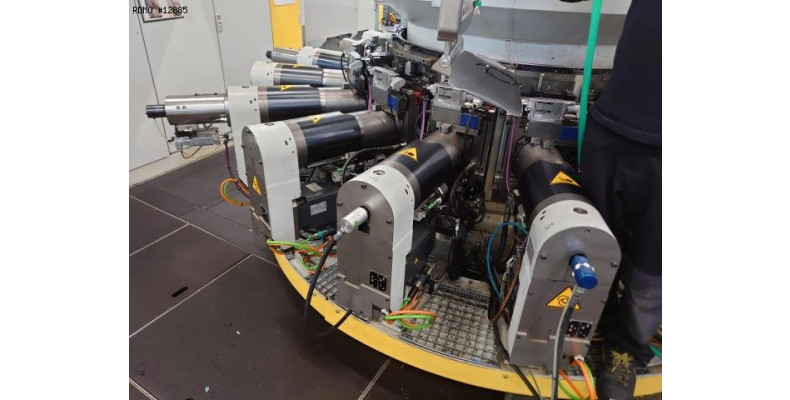

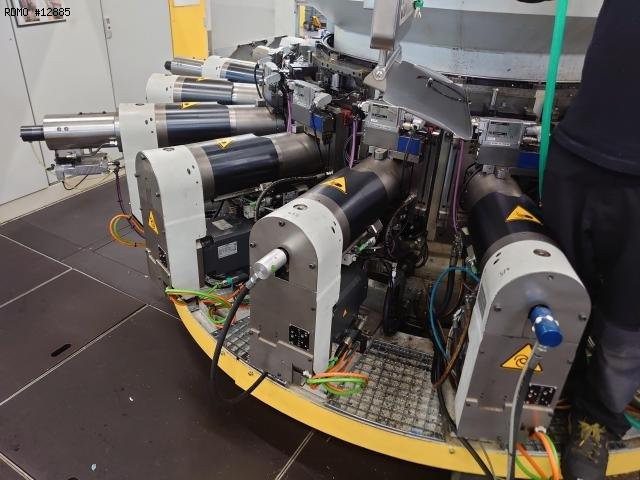

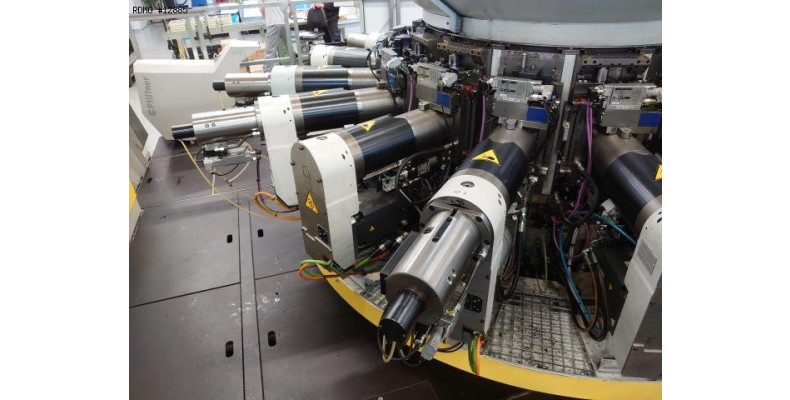

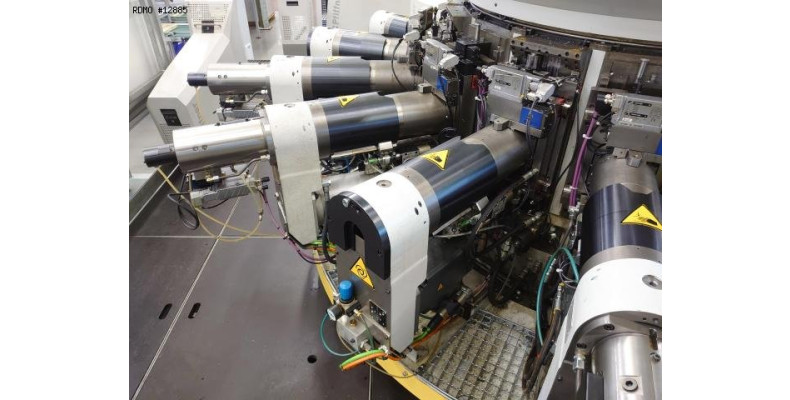

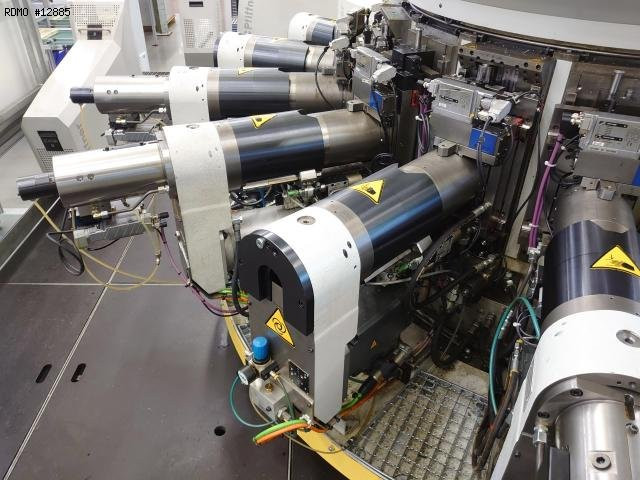

- Poste 1 :
* unité de sciage 52/100 3 axes
- Poste 2 :
* chariot 50/150 (réglage manuel) ref. 22.10.002-1
* unité 50/150 ref 22.42.001-6 (1 axe)
* Arrosage centre broche
- Poste 3 :
* chariot 50/150 (réglage manuel) ref. 22.10.002-1
* unité 50/150 ref 22.42.001-6 (1 axe)
* Arrosage centre broche
- Poste 4 :
* chariot 50/150 (réglage manuel) ref. 22.10.002-1
* unité 50/150 ref 22.42.001-6 (1 axe)
* Arrosage centre broche
- Poste 5 :
* chariot CNC 50/150 ref 22.10.001-4 (2 axes)
* unité CNC 50/150 ref 22.42.001-6 (avec fontion tournage CNC)
* Arrosage centre broche
- Poste 6 :
* chariot CNC 50/150 ref 22.10.001-4 (2 axes)
* unité CNC 50/150 ref 22.42.001-6 (avec fontion tournage CNC)
* Arrosage centre broche
- Poste 7 :
* chariot 50/150 réglage manuel ref 22.10.002.1
* unité recessing ref 22.42.041.1
- Poste 8 :
* chariot CNC 50/150 ref 22.10.001.4 (2001)
* unité CNC 50/150 ref 22.42.001.6 (avec fonction tournage CNC)
- Poste 9 :
* chariot CNC 50/150 ref 22.10.001.4
* unité recessing ref 22.42.039.2
- Poste 10 :
* chariot 50/150 réglage manuel ref 22.10.002.1
* unité recessing ref 22.42.039.8
- Poste 11 :
* chariot CNC 50/150 ref 22.10.001.4
* unité 50/150 ref 22.42.001.6 (fonction tournage CNC)
- Poste 12 :
* chariot 50/150 ref 22.10.002.1
* unité recessing ref 22.42.041.1
- Poste 13 :
* chariot CNC 50/150 ref 22.10.001.4
* unité recessing ref 22.42.041.1
- Poste 14 :
* chariot CNC 50/150 ref 22.10.001.4
* unité CNC 50/150 ref 22.42.001.6 (fonction tournage)
- Poste 15 :
* chariot CNC 50/150 ref 22.10.001.4
* unité CNC 50/150 ref 22.42.001.6 (fonction tournage)
* Arrosage centre broche
- Poste 16 :
* chariot CNC 50/150 ref 22.10.001.4
* unité CNC 50/150 ref 22.42.001.6 (fonction tournage)
* Arrosage centre broche

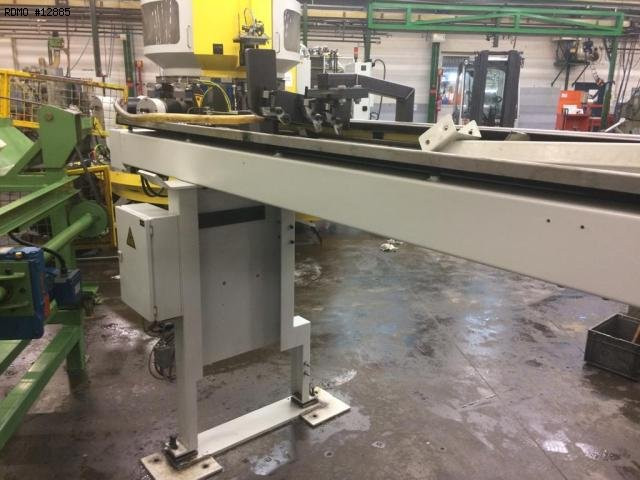

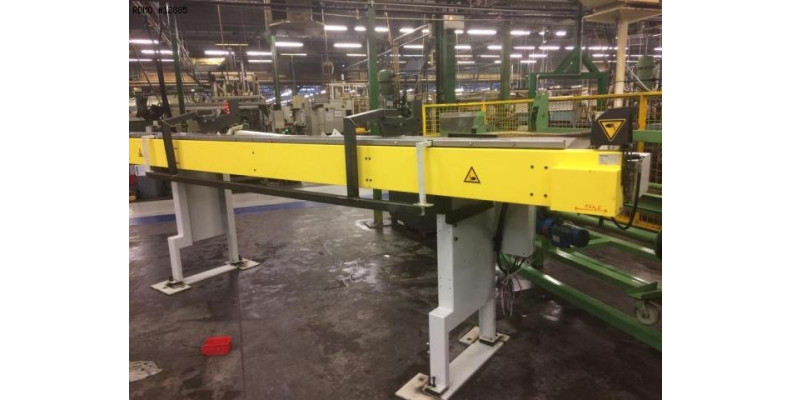

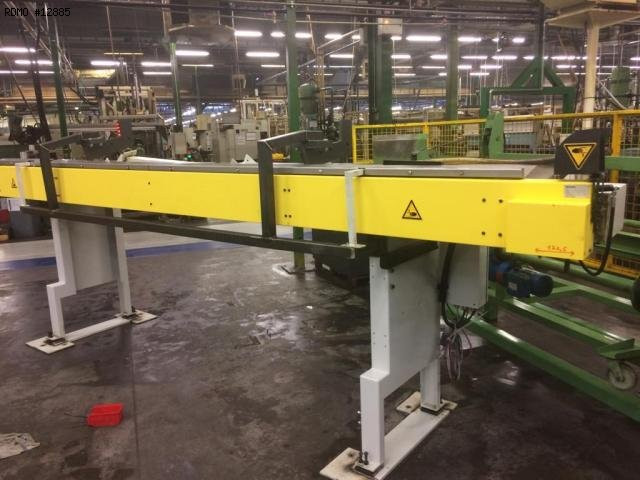

- Embarreur longueur 4 m

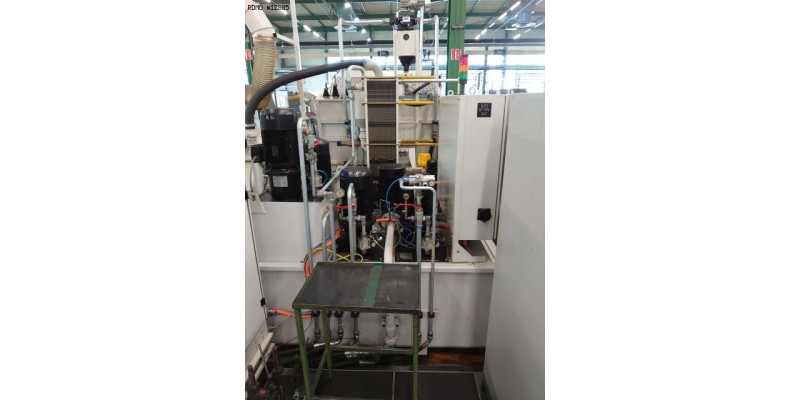

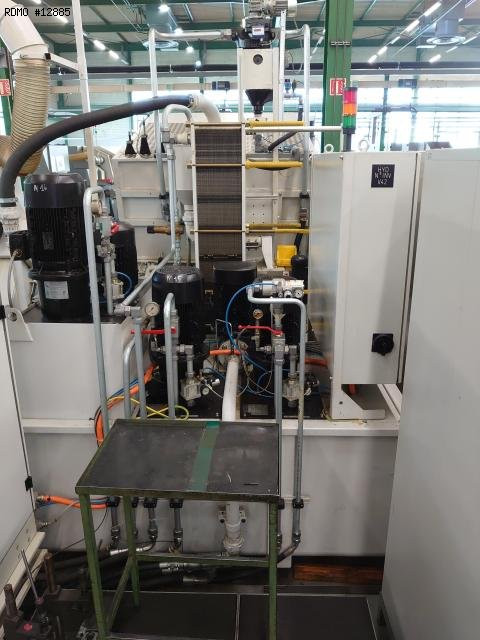

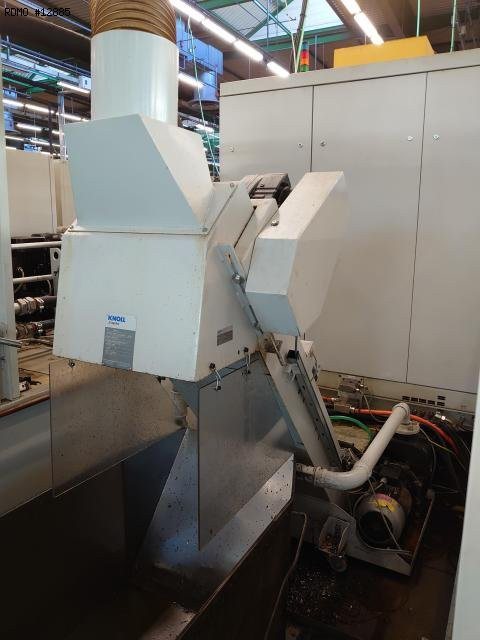

- Bac d'arrosage KNOLL (2000 Litres)
avec pompe HP 60 [bars]

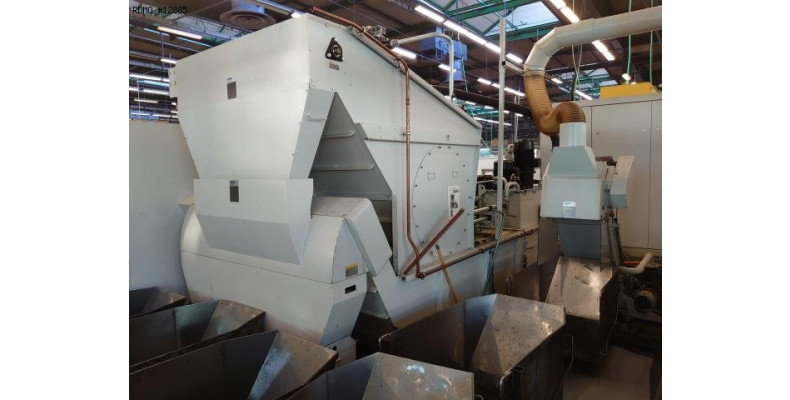

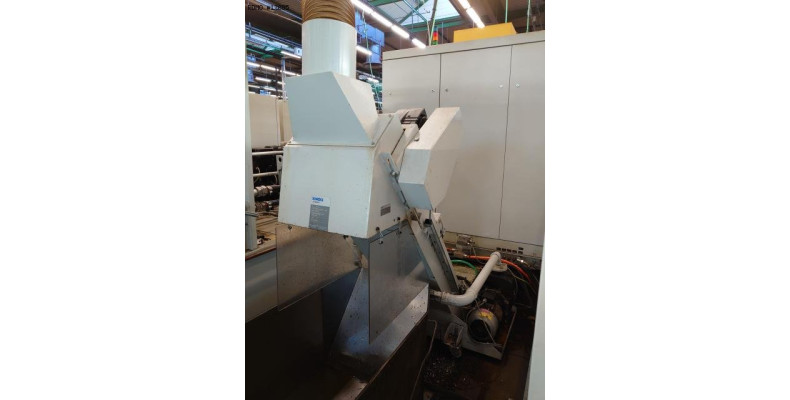

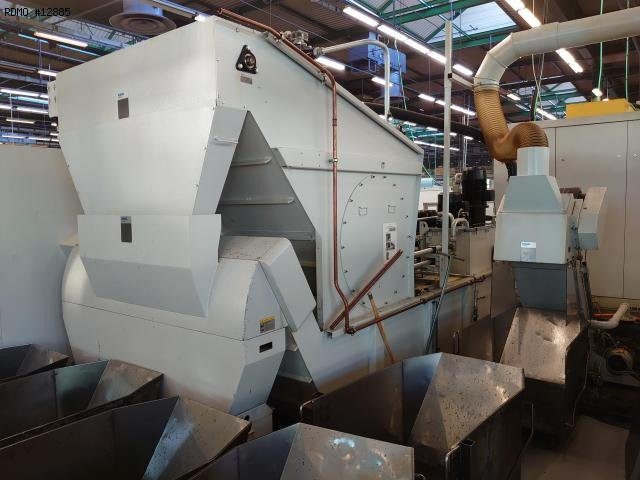

- Convoyeur à copeaux
