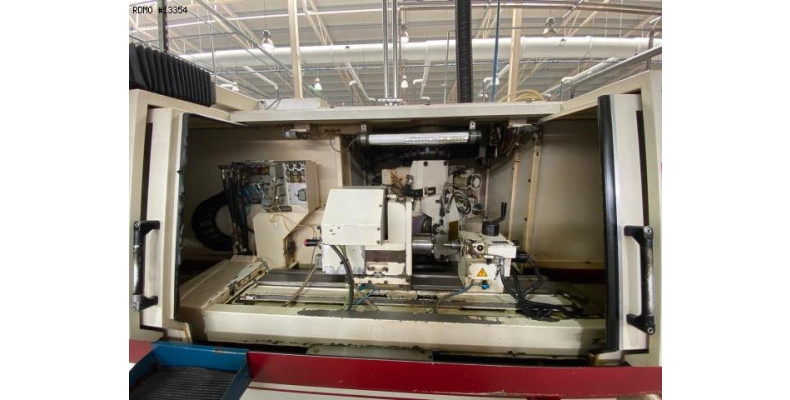

STUDER S 40 CNC 4 axes

Name: Rectifieuse cylindrique cnc STUDER S 40 CNC 4 axes
Brand: STUDER
Availability: InStock

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

13354

Spécifications techniques à télécharger

Marque : STUDER

Modèle : S 40 CNC

Année : 1998

N° Série : 011.0303.90.051

13354

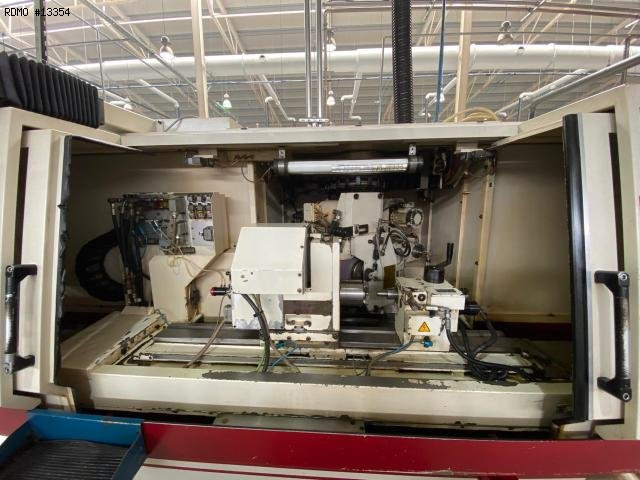

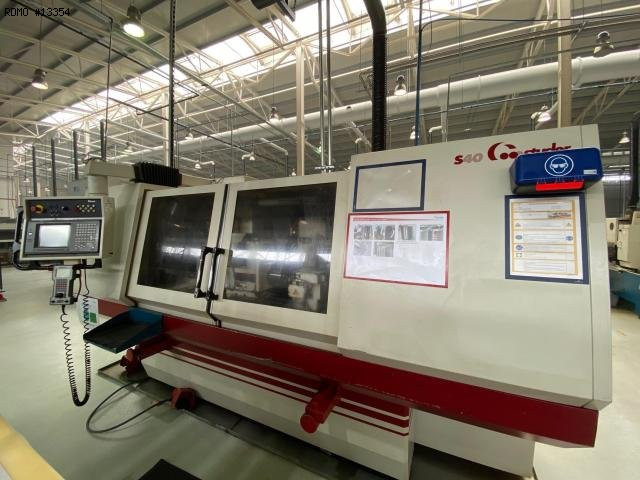

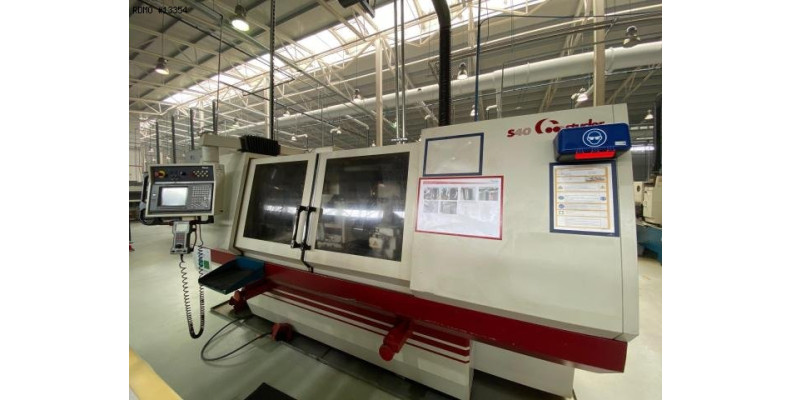

STUDER S 40 CNC 4 axes

Rectification / affûtage / rodage / ebavurage / polissage Rectifieuse cylindrique cnc

Spécifications techniques à télécharger

Marque : STUDER

Modèle : S 40 CNC

Année : 1998

N° Série : 011.0303.90.051

Demander un prix

Caractéristiques

- distance entre pointe : 1000 [mm]
- hauteur de pointe : 175 [mm]
- courses (Z/X) : 1.050 x 275 [mm]
- avances maxi (Z/X) : 10 x 5 [m/min]
- type poupée porte- meule : 2 meules exter, 1 inter
- dimension meule gauche ext. : 500 x 63 x 127 [mm]
- dimension meule droite : 400 x 63 x 127 [mm]
- puissance moteurs de meules : 7,5 [kW]
- vitesse rotation : 1 670 - 2 110 [tr/min]
- orientation poupée porte- meule : -15 à +225 [°]
- résolution : 0,001 [°]
- cône poupée porte pièce : type Morse 5
- vitesse rotation poupée porte- pièce : 1 - 1027 [tr/min]
- puissance poupée porte- pièce : 0,785 [kW]
- contre poupée : type Morse 3
- course fourreau : 35 [mm]
- poids : 7.000 [kg]
- heures sous tension : 47.959 [h]

Equipement

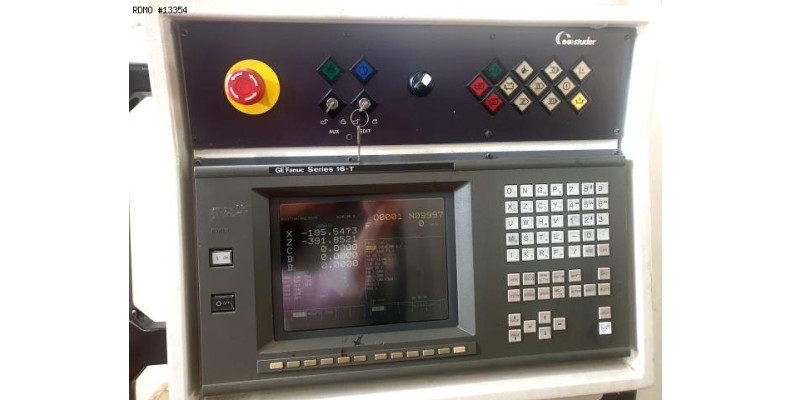

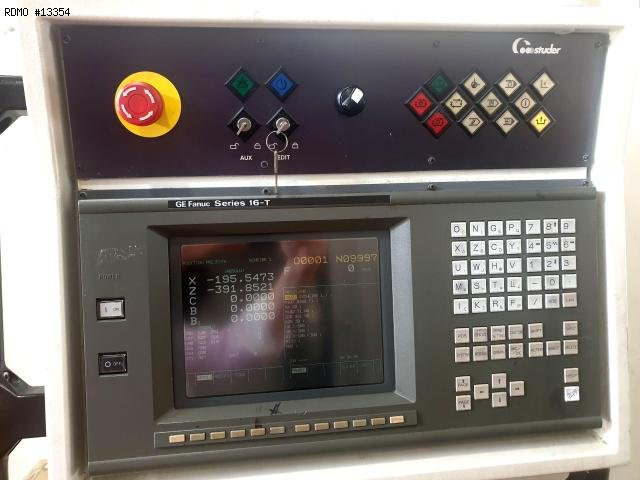

- commande CNC FANUC 16 TB
- programmation par Pictogramming
- Release B version B275
- manivelle électronique déportée

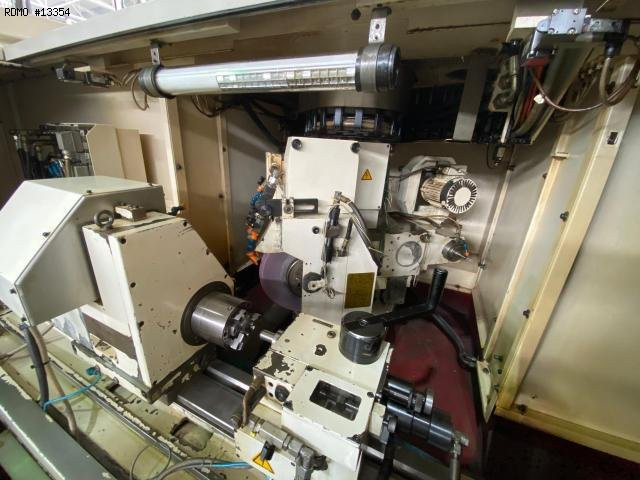

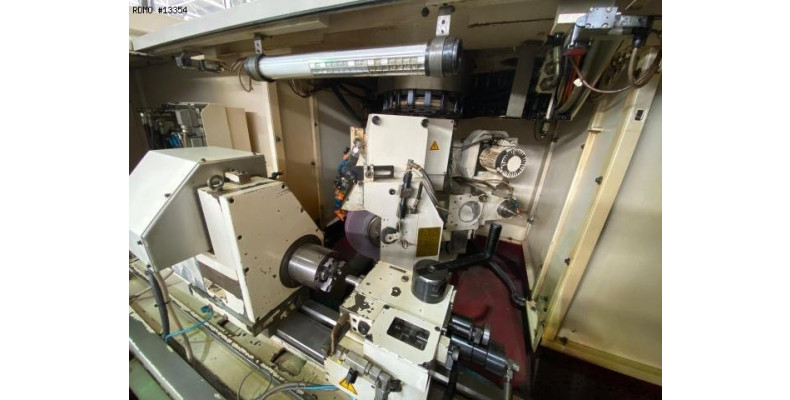

- tête de rectification 2 meules gauche-droite inter à 180°
- axe B pour indexage de la poupée porte-meule tous les 0,001°
- axe C de haute précision pour indexage pièce et rectification de formes
- contre pointe avec réglage fin de concentricité
- sensitron
- réglage fin d'inclinaison de la fausse table
- pédale de commande
- positionneur MARPOSS E32R avec palpeur T25G
- règles de mesure HEIDENHAIN sur X/Z

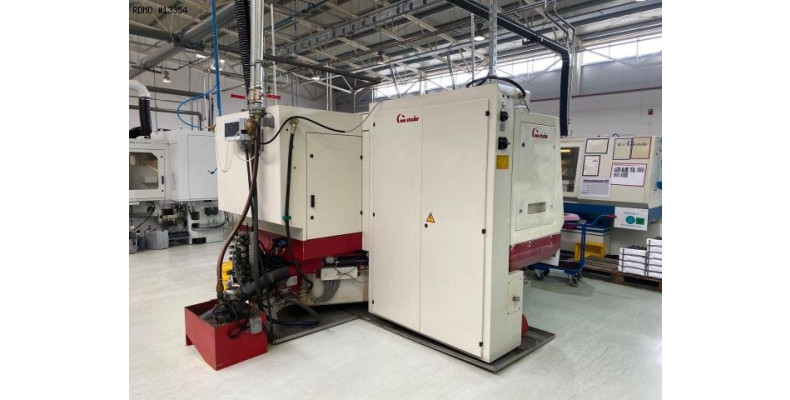

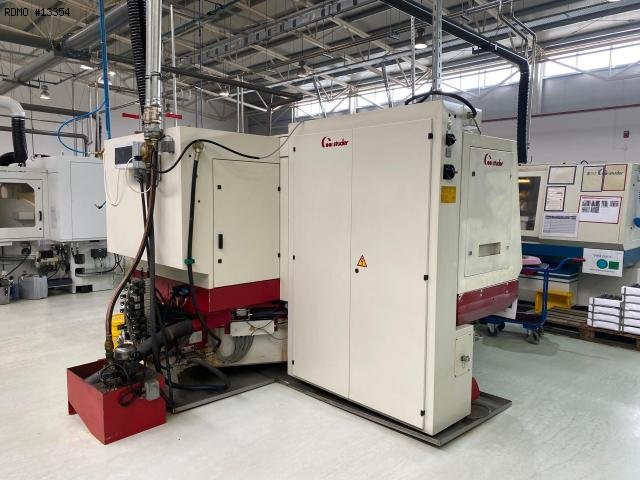

- bac de relevage avec pompe
- 1 flasque porte-meule
- 1 meule
- 1 pointe sèche
- 1 électrobroche 40.000 tr/min
- recul / avance contre pointe hydraulique par pédale

Document à télécharger
